Cấu tạo hệ thống trợ lái bằng điện EPS ô tô

 Mô tả

EPS (Trợ lái bằng điện) tạo mômen trợ lực nhờ mô tơ vận hành lái và giảm lực đánh lái.

Trợ lái thuỷ lực sử dụng công suất động cơ để tạo áp suất thuỷ lực và tạo mômen trợ lực. Do EPS dùng mô tơ nên không cần công suất động cơ và làm cho việc tiết kiệm nhiên liệu tốt hơn.

2. Cấu tạo và vận hành

(1) ECU EPS

ECU EPS nhận tín hiệu từ các cảm biến, đánh giá tình trạng xe và quyết định dòng điện cần đưa vào động cơ điện một chiều để trợ lực.

(2) Cảm biến mô men

Khi người lái xe điều khiển vô lăng, mô men lái tác động lên trục sơ cấp của cảm biến mô men thông qua trục lái chính. Người ta bố trí các vòng phát hiện 1 và 2 trên trục sơ cấp (phía vô lăng) và vòng 3 trên trục thứ cấp (phía cơ cấu lái). Trục sơ cấp và trục thứ cấp được nối bằng một thanh xoắn. Các vòng phát hiện có cuộn dây phát hiện kiểu không tiếp xúc trên vòng ngoài để hình thành một mạch kích thích. Khi tạo ra mô-men lái thanh xoắn bị xoắn tạo độ lệch pha giữavòng phát hiện 2 và 3. Dựa trên độ lệch pha này, một tín hiệu tỷ lệ với mô men vào được đưa tới ECU. Dựa trên tín hiệu này, ECU tính toán mô men trợ lực cho tốc độ xe và dẫn động mô tơ.

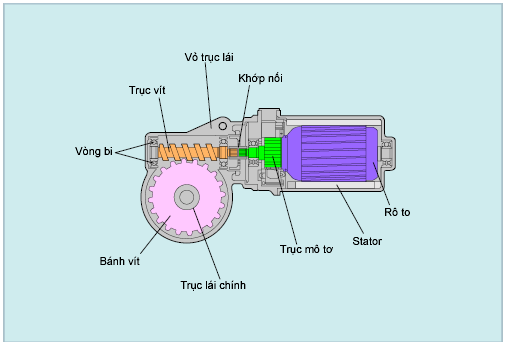

(3) Mô tơ điện một chiều (DC) và cơ cấu giảm tốc

Mô tơ DC bao gồm rô to, stato và trục chính. Cơ cấu giảm tốc bao gồm trục vít và bánh vít.

Mô-men do rô to tạo ra truyền tới cơ cấu giảm tốc. Sau đó, mô men này được truyền tới trục lái.

Trục vít được đỡ trên các ổ đỡ để giảm độ ồn.

Ngay dù mô tơ DC bị hỏng không chạy chuyển động quay của trục lái chính và cơ cấu giảm tốc vẫn không bị cố định nên vô lăng vẫn có thể điều khiển.

(4) ECU ABS

Tín hiệu tốc độ xe được đưa tới ECU ESP.

(5) ECU động cơ

Tín hiệu tốc độ động cơ được truyền tới ECU ESP.

(6) Đồng hồ táp lô

Trong trường hợp có sự cố trong hệ thống, đèn báo sẽ bật sáng.

(7) Rơle

Cung cấp năng lượng cho mô tơ DC và ECU ESP.
