Đặc tính
1. Tính đàn hồi
Nếu tác dụng một lực (tải trọng) lên một vật thể làm bằng vật liệu như cao su chẳng hạn, nó sẽ tạo ra ứng lực (biến dạng) trong vật thể đó. Khi không tác dụng lực, vật thể đó sẽ trở về hình dạng ban đầu. Ta gọi đặc tính đó là đàn hồi.
Các lò xo của xe sử dụng nguyên lý đàn hồi để giảm chấn động từ mặt đường tác động lên thân xe và người ngồi trong xe.
Các lò xo thép sử dụng tính đàn hồi uốn và xoắn.
THAM KHẢO:
Dẫu rằng một vật thể đã có tính đàn hồi nhưng nếu lực tác dụng lên nó quá lớn, vượt quá giới hạn đàn hồi, làm cho vật thể đó không thể phục hồi hoàn toàn hình dạng ban đầu của nó. Tính chất này được gọi là tính dẻo.
2. Độ cứng lò xo
Khoảng biến dạng của lò xo tuỳ thuộc vào lực (tải trọng) tác dụng lên nó. Trị số thu được bằng cách chia trị số lực (w) cho khoảng biến dạng (a) là một hằng số. Hằng số (k) này được gọi là độ cứng lò-xo hoặc “hằng số lò xo”.
Lò xo có độ cứng nhỏ được gọi là “mềm”, còn lò xo có độ cứng lớn thì được gọi là “cứng”.
Đặc tính
3. Sự dao động của lò xo
Khi bánh xe vấp vào một cái mô cao, các lò xo của xe nhanh chóng bị nén lại. Since each spring will Vì mỗi lò xo đều có khuynh hướng giãn ngay trở về độ dài ban đầu của nó, để giải phóng năng lượng nén, lò xo có khuynh hướng giãn vượt quá chiều dài ban đầu. Sau đó lò-xo lại có xu hướng ngược lại, hồi về chiều dài ban đầu, và lại co lại ngắn hơn chiều dài ban đầu.Quá trình này được gọi là dao động của lò xo, nó lặp lại nhiều lần cho đến khi lò xo trở về chiều dài ban đầu.
Nếu không khống chế sự dao động của lò xo, nó không những làm cho xe chạy không êm mà còn có thể ảnh hưởng đến vận hành ổn định. Để ngăn ngừa hiện tượng này cần phải sử dụng bộ giảm chấn
Các loại lò-xo.
1. Khái quát
Trong các hệ thống treo của ôtô thường sử dụng các lò xo kim loại và phi kim loại
Các lò xo kim loại
Lò xo lá (nhíp)
Lò xo trụ
Lò xo thanh xoắn
Các lò xo phi kim loại
Lò xo cao su
Lò xo không khí
2. Nhíp
Nhíp được làm bằng một số băng thép lò xo uốn cong, được gọi là “lá”, xếp chồng lên nhau theo thứ tự từ ngắn nhất đến dài nhất. Tập lá lò-xo này được ép với nhau bằng một bulông hoặc tán rivê ở giữa, và để cho các lá không bị xô lệch, chúng được kẹp giữ ở một số vị trí. Hai đầu lá dài nhất (lá chính) được uốn cong thành vòng để lắp ghép với khung xe hoặc các kết cấu khác.
Nói chung, nhíp càng dài thì càng mềm. Số lá nhíp càng nhiều thì nhíp càng chịu tải trọng lớn hơn, mặt khác, nhíp sẽ cứng hơn và ảnh hưởng đến độ êm.
Đặc tính:
Bản thân nhíp đã có đủ độ cứng vững để giữ cho cầu xe ở đúng vị trí nên không cần sử dụng các liên kết khác.
Nhíp thực hiện được chức năng tự khống chế dao động thông qua ma sát giữa các lá nhíp.
Nhíp có đủ sức bền để chịu tải trọng nặng.
Vì có ma sát giữa các lá nhíp nên nhíp khó hấp thu các rung động nhỏ từ mặt đường. Bởi vậy nhíp thường được sử dụng cho các xe cỡ lớn, vận chuyển tải trọng nặng, nên cần chú trọng đến độ bền hơn.
Độ uốn cong của lá nhíp được gọi là “độ võng”. Vì lá nhíp càng ngắn thì độ võng càng lớn nên lá nhíp dưới cong hơn lá nhíp trên nó.
Khi xiết chặt bulông ở giữa, các lá nhíp hơi duỗi thẳng ra (như minh hoạ bên trái đây), làm cho các đầu lá nhíp ép lên nhau rất chặt.
Độ cong tổng thể của nhíp được gọi là “độ vồng”. Tuy nhiên, ma sát giữa các lá nhíp cũng làm giảm độ êm, vì nó làm giảm tính uốn của nhíp.
Mục đích của độ võng
Khi nhíp bị uốn, độ võng làm cho các lá nhíp cọ vào nhau, và ma sát xuất hiện giữa các lá nhíp sẽ nhanh chóng làm tắt dao động của nhíp. Ma sát này được gọi là ma sát giữa các lá, và đó là một trong những đặc tính quan trọng nhất của nhíp. Tuy nhiên, ma sát này cũng làm giảm độ chạy êm của xe, vì rằng nó làm cho nhíp kém tính uốn. Vì vậy, nhíp thường được sử dụng cho các xe thương mại.
Khi nhíp nẩy lên, độ võng giữ cho các lá nhíp khít với nhau, ngăn không cho đất, cát... lọt vào giữa các lá nhíp và gây mài mòn.

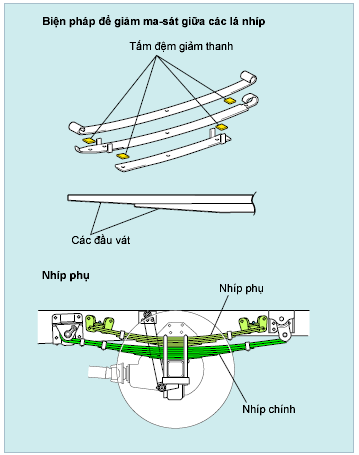

Biện pháp giảm ma sát giữa các lá nhíp
Đặt các miếng đệm chống ồn vào giữa các lá nhíp, ở phần đầu lá, để chúng dễ trượt lên nhau.
Mỗi lá nhíp cũng được làm vát hai đầu để chúng tạo ra một áp suất thích hợp khi tiếp xúc với nhau.
Nhíp phụ
Các xe tải và xe khác chịu tải trọng thay đổi mạnh cần dùng thêm nhíp phụ. Nhíp phụ được lắp trên nhíp chính. Với tải trọng nhỏ thì chỉ nhíp chính làm việc, nhưng khi tải trọng vượt quá một trị số nào đó thì cả hai nhíp chính và phụ đều làm việc
3. Lò xo trụ
Các lò xo được làm bằng thanh thép lò xo đặc biệt. Khi đặt tải trọng lên một lò xo, toàn bộ thanh thép bị xoắn khi lò xo co lại. Nhờ vậy năng lượng của ngoại lực được tích lại, và chấn động được giảm bớt.
Đặc tính:
Tỷ lệ hấp thu năng lượng tính cho một đơn vị khối lượng cao hơn so với loại lò xo lá (nhíp).
Có thể chế tạo các lò xo mềm.
Vì không có ma sát giữa các lá như ở nhíp nên cũng không có khả năng tự khống chế dao động, vì vậy phải sử dụng thêm bộ giảm chấn.
Vì không chịu được lực theo phương nằm ngang nên cần phải có các cơ cấu liên kết để đỡ trục bánh xe (đòn treo, thanh giằngngang...)
Lò xo phi tuyến tính
Nếu lò xo trụ được làm từ một thanh thép có đường kính đồng đều thì toàn bộ lò xo sẽ co lại đồng đều, tỷ lệ với tải trọng. Nghĩa là, nếu sử dụng lò xo mềm thì nó không chịu được tải trọng nặng, còn nếu sử dụng lò xo cứng thì xe chạy không êm với tải trọng nhỏ.
Tuy nhiên, nếu sử dụng một thanh thép có đường kính thay đổi đều, như minh hoạ bên trái đây, thì hai đầu của lò xo sẽ có độ cứng thấp hơn phần giữa. Nhờ thế, khi có tải trọng nhỏ thì hai đầu lò xo sẽ co lại và hấp thu chuyển động. Mặt khác, phần giữa của lò xo lại đủ cứng để chịu được tải trọng nặng.
Các lò xo có bước không đều, lò xo hình nón ... cũng có tác dụng như vậy.
4. Lò xo thanh xoắn
Lò xo thanh xoắn (gọi tắt là thanh xoắn) là một thanh thép lò xo có tính đàn hồi xoắn. Một đầu của thanh xoắn được gắn cứng với khung hoặc các kết cấu khác của thân xe, còn đầu kia được gắn với bộ phận chịu tải trọng xoắn.
Thanh xoắn cũng được sử dụng để làm thanh ổn định.
Đặc tính:
Nhờ tỷ lệ hấp thu năng lượng trên một đơn vị khối lượng lớn hơn so với các loại lò xo khác nên hệ thống treo có thể nhẹ hơn.
Kết cấu của hệ thống treo đơn giản.
Cũng như lò xo cuộn, thanh xoắn không tự khống chế dao động, vì vậy phải sử dụng thêm bộ giảm chấn.
5. Lò xo cao su
Các lò xo cao su hấp thu dao động thông qua nội ma sát phát sinh khi chúng bị một ngoại lực làm biến dạng.
Đặc tính:
Có thể chế tạo theo hình dáng bất kỳ.
Chúng không phát tiếng ồn khi làm việc
Chúng không thích hợp để dùng cho tải trọng nặng.
Vì vậy các lò xo cao su chủ yếu sử dụng làm các lò xo phụ hoặc các bạc lót, đệm, cơ cấu chặn và các bộ phận hỗ trợ khác cho các chi tiết của hệ thống treo.
6. Lò xo không khí
Lò xo không khí sử dụng đặc tính đàn hồi của không khí khi bị nén.
Đặc tính:
Những lò xo này rất mềm khi xe chưa có tải, nhưng hệ số lò xo có thể tăng lên khi tăng tải nhờ tăng áp suất trong xy lanh. Đặc tính này giúp cho xe chạy êm cả khi tải nhẹ cũng như khi đầy tải.
Chiều cao của xe có thể giữ không đổi ngay cả khi tải trọng thay đổi, bằng cách điều chỉnh áp suất không khí.
Tuy nhiên, hệ thống treo dùng lò xo không khí cần phải có trang bị điều chỉnh áp suất không khí và máy nén khí ... nên hệ thống treo sẽ phức tạp.
Hiện nay, hệ thống treo khí điều biến-điện tử, cũng được sử dụng trong một số kiểu xe.
