Hệ thống EFI (Phun nhiên liệu điện tử) động cơ xăng
Mô tả
Hệ thống EFI sử dụng các cảm biến khác nhau để phát hiện tình trạng của động cơ và điều kiện chạy của xe. Và ECU động cơ tính toán lượng phun nhiên liệu tối ưu và làm cho các vòi phun phun nhiên liệu.
Hình vẽ này thể hiện kết cấu cơ bản của EFI.
ECU động cơ
ECU này tính thời gian phun nhiên liệu tối ưu dựa vào các tín hiệu từ các cảm biến.
Cảm biến lưu lượng khí nạp hoặc cảm biến áp suất đường ống nạp
Cảm biến này phát hiện khối lượng không khí nạp hoặc áp suất của ống nạp.
Cảm biến vị trí trục khuỷu
Cảm biến này phát hiện góc quay trục khuỷu và tốc độ của động cơ.
Cảm biến vị trí trục cam
Cảm biến này phát hiện góc quay chuẩn và thời điểm của trục cam.
Cảm biến nhiệt độ nước
Cảm biến này phát hiện nhiệt độ của nước làm mát
Cảm biến vị trí bướm ga
Cảm biến này phát hiện góc mở của bướm ga.
Cảm biến oxy
Cảm biến này phát hiện nồng độ của oxy trong khí xả.
Các loại EFI
Có hai loại hệ thống EFI được phân loại theo phương pháp phát hiện lượng không khí nạp.
1. L-EFI (Loại điều khiển lưu lượng không khí)
Loại này sử dụng một cảm biến lưu lượng khí nạp để phát hiện lượng không khí chạy vào đường ống nạp.
Có hai phương pháp phát hiện: Một loại trực tiếp đo khối không khí nạp, và một loại thực hiện các hiệu chỉnh dựa vào thể tích không khí.
2. D-EFI (Loại điều khiển áp suất đường ốngnạp)
Loại này đo áp suất trong đường ống nạp để phát hiện lượng không khí nạp theo tỷ trọng của không khí nạp.
Mô tả
Nhiên liệu được lấy từ bình nhiên liệu bằng bơm nhiên liệu và được phun dưới áp suất bởi vòi phun.
Áp suất nhiên liệu trong đường ống nhiên liệu phải được điều chỉnh để duy trì việc phun nhiên liệu ổn định bằng bộ điều áp và bộ giảm rung động.
Các bộ phận chính
Bình nhiên liệu
Cụm bơm nhiên liệu
Bơm nhiên liệu
Lưới lọc của bơm nhiên liệu
Bộ lọc nhiên liệu
Bộ điều áp
Ống phân phối
Vòi phun
Bộ giảm rung động
Bơm nhiên liệu
Bơm nhiên liệu được lắp trong bình nhiên liệu và được kết hợp với bộ lọc nhiên liệu, bộ điều áp, bộ đo nhiênliệu, v.v...
Cánh bơm được mô tơ quay để nén nhiên liệu.
Van một chiều đóng lại khi bơm nhiên liệu dừng để duy trì áp suất trong đường ống nhiên liệu và làm cho việc khởi động động cơ dễ dàng hơn.
Nếu không có áp suất dư, dễ xảy ra hiện tượng khoá hơi ở nhiệt độ cao, làm cho việc khởi động lại khó khăn.
Van an toàn mở ra khi áp suất ở phía cửa ra trở nên quá cao, nhằm ngăn chặn áp suất nhiên liệu trở nên quá cao này.
Bộ điều áp
Bộ điều áp này điều chỉnh áp suất nhiên liệu vào vòi phun ở 324 kPa (3.3 kgf/cm2). (Các giá trị này có thể thay đổi tuỳ theo kiểu của động cơ)
Ngoài ra, bộ điều áp còn duy trì áp suất dư trong đường ống nhiên liệu cũng như cách thức duy trì ở van một chiều của bơm nhiên liệu.
Có hai loại phương pháp điều chỉnh nhiên liệu.
1. Loại 1
Loại này điều chỉnh áp suất nhiên liệu ở một áp suất không thay đổi.
Khi áp suất nhiên liệu vượt quá lực ép của lò xo trong bộ điều áp, van này mở ra để trả nhiên liệu trở về bình nhiên liệu và điều chỉnh áp suất.
GỢI Ý:
Lỗ phun của vòi phun có độ chân không gây ra bởi chân không của đường ống nạp, nó hút nhiên liệu ra. Độ chân không này luôn luôn thay đổi tuỳ theo các tình trạng của động cơ. Vì vậy, đối với loại này ECU động cơ tính toán lượng phun nhiên liệu trong thời gian phun theo sự thay đổi của độ chân không trong đường ống nạp để đảm bảo cho vòi phun phun nhiên liệu thích hợp.
2. Loại 2
Loại này có ống phân phối liên tục điều chỉnh áp suất nhiên liệu để giữ cho áp suất nhiên liệu cao hơn áp suất được xác định từ áp suất đường ống nạp.
Hoạt động cơ bản cũng giống như loại 1, nhưng độ chân không của đường ống nạp được đặt vào buồng trên của màng chắn, áp suất nhiên liệu được điều chỉnh bằng cách thay đổi áp suất nhiên liệu khi van mở ra theo độ chân không của đường ống nạp.
Nhiên liệu được trả về bình nhiên liệu qua ống hồi nhiên liệu.
GỢI Ý:
Lỗ phun của vòi phun có độ chân không gây ra bởi chân không của đường ống nạp, nó hút nhiên liệu ra. Độ chân không này luôn luôn thay đổi theo các tình trạng của động cơ. Do đó, vì áp suất nhiên liệu của loại này được điều chỉnh liên tục bằng độ chân không của đường ống nạp để duy trì áp suất nhiên liệu cao hơn áp suất đặt trước để duy trì một lượng phun đã đặt trong thời gian phun.
Bộ giảm rung động
Bộ giảm rung này dùng một màng ngăn để hấp thụ một lượng nhỏ xung của áp suất nhiên liệu sinh ra bởi việc phun nhiên liệu và độ nén của bơm nhiên liệu.
GỢIÝ KHI SỬA CHỮA:
Có thể kiểm tra áp suất nhiên liệu dễ dàng bằng vít của bộ giảm rung.
GỢIÝ:
Một số kiểu động cơ không có bộ giảm rung
Vòi phun
Vòi phun phun nhiên liệu vào các cửa nạp của các xi lanh theo tín hiệu từ ECU động cơ.
Các tín hiệu từ ECU động cơ làm cho dòng điện chạy vào cuộn dây điện từ, làm cho píttông bơm bị kéo, mở van để phun nhiên liệu.
Vì hành trình của pít tông bơm không thay đổi, lượng phun nhiên liệu được điều chỉnh tại thời điểm dòng điện chạy vào cuộn điện từ này.
GỢIÝ KHI SỬA CHỮA:
Sử dụng gioăng chữ O:
Không được dùng lại gioăng chữ O này.
Khi lắp gioăng chữ O, trước hết phải bôi nó bằng một lớp xăng mới.
Khi lắp vòi phun vào ống phân phối, phải cẩn thận không được làm hỏng gioăng chữ O này.
Với vòi phun đã được lắp vào ống phân phối, phải xoay vòi phun bằng tay. Nếu nó không quay được trơn tru, tức là gioăng chữ O này đã bị hỏng.
Bộ lọc nhiên liệu/ lưới lọc của bơm nhiên liệu
1. Bộ lọc nhiên liệu
Bộ lọc nhiên liệu khử bụi bẩn và các tạp chất trong nhiên liệu được bơm lên bởi bơm nhiên liệu.
2. Lưới lọc của bơm nhiên liệu
Lưới lọc của bơm nhiên liệu khử bụi bẩn và các tạp chất ra khỏi nhiên liệu trước khi đi vào bơm nhiên liệu.
GỢI Ý KHI SỬA CHỮA:
Nếu lọc nhiên liệu bị tắc, nó sẽ làm giảm áp suất nhiên liệu đưa vào vòi phun, làm cho việc khởi động động cơ khó khăn hoặc khả năng lái kém.
GỢIÝ:
Một số bơm nhiên liệu được lắp ở bên ngoài bình nhiên liệu
Trong một số kiểu xe, một bu lông nối hoặc các loại giắc nối nhanh được sử dụng để nối đường ống nhiên liệu.

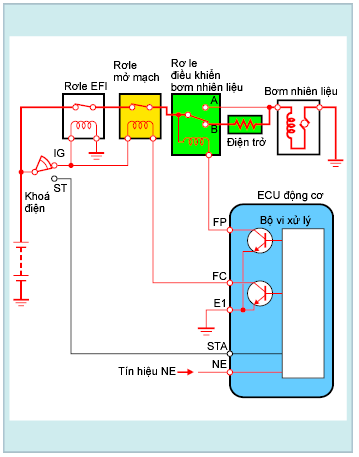

Điều khiển bơm nhiên liệu
1. Hoạt động cơ bản
Bơm nhiên liệu chỉ hoạt động khi động cơ đang chạy.
Thậm chí khi khoá điện được bật đến vị trí ON, nếu động cơ chưa nổ máy, thì bơm nhiên liệu sẽ không làm việc.
(1) Khoá điện ở vị trí ON:
Khi bật khoá điện ở vị trí IG, rơle EFI bật mở.
(2) Khoá điện ở vị trí START:
Khi động cơ quay khởi động, một tín hiệu STA (tín hiệu máy khởi động) được truyền đến ECU động cơ từ cực ST của khoá điện.
Khi tín hiệu STA được đưa vào ECU động cơ, động cơ bật ON tranzito này và rơle mở mạch được bật ON. Sau đó, dòng điện được chạy vào bơm nhiên liệu để vận hành bơm.
(3) Động cơ quay khởi động/nổ máy
Cùng một lúc khi động cơ quay khởi động, ECU động cơ nhận tín hiệu NE từ cảm biến vị trí của trục khuỷu, làm cho tranzito này tiếp tục duy trì hoạt động của bơm nhiên liệu.
(4) Nếu động cơ chết máy:
Thậm chí khi khoá điện bật ON, nếu động cơ chết máy, tín hiệu NE sẽ không còn được đưa vào ECU động cơ, nên ECU động cơ sẽ ngắt tranzito này, nó ngắt rơle mở mạch, làm cho bơm nhiên liệu ngừng lại.
2. Điều khiển tốc độ của bơm nhiên liệu
Việc điều khiển này làm giảm tốc độ của bơm nhiên liệu để giảm độ mòn của bơm và điện năng khi không cần nhiều nhiên liệu, như khi động cơ đang chạy ở tốc độ thấp.
Khi dòng điện chạy vào bơm nhiên liệu qua tiếp điểm B của rơle điều khiển bơm và điện trở, bơm nhiên liệu sẽ làm việc ở tốc độ thấp.
Khi động cơ đang quay khởi động, khi động cơ đang chạy ở tốc độ cao, hoặc ở tải trọng lớn, ECU động cơ chuyển mạch tiếp điểm của rơle điều khiển bơm nhiên liệu sang A để điều khiển bơm nhiên liệu ở tốc độ cao.
GỢIÝ

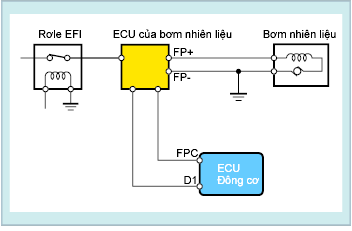

Điều khiển Bật/Tắt bằng cách điều chỉnh tốc độ (bằng ECU động cơ và ECU của bơm nhiênliệu)
Một số kiểu xe điều khiển tốc độ của bơm nhiên liệu bằng ECU của bơm nhiên liệu thay cho rơle mở mạch, rơle và điện trở điều khiển bơm nhiên liệu.
Ngoài ra, loại điều khiển này còn có chức năng chẩn đoán hệ thống bơm nhiên liệu.
Khi phát hiện một sự cố, một tín hiệu được truyền đi từ ECU của bơm nhiên liệu đến cực DI của ECU động cơ.
3. Hệ thống ngắt bơm nhiên liệu
Ở một số xe có một cơ cấu để điều khiển làm ngừng hoạt động của bơm nhiên liệu trong các điều kiện sau đây để duy trì an toàn.
(1) Khi túi khí nổ:
Khi túi khí SRS của lái xe, của hành khách phía trước phồng lên, việc điều khiển ngắt nhiên liệu làm bơm nhiên liệu không hoạt động.
Khi ECU động cơ phát hiện một tín hiệu phồng lên của túi khí từ cụm cảm biến túi khí trung tâm, ECU động cơ sẽ ngắt rơle mở mạch để ngừng hoạt động của bơm nhiên liệu.
Sau khi điều khiển ngắt bơm nhiên liệu, việc điều khiển này sẽ được loại bỏ bằng cách tắt khoá điện về vị trí OFF, làm cho bơm nhiên liệu làm việc trở lại.
(2) Khi xe bị đâm hoặc bị lật:
Khi xe bị đâm, công tắc quán tính của bơm nhiên liệu sẽ ngắt bơm nhiên liệu để giảm thiểu sự rò rỉ nhiên liệu.
Công tắc quán tính của bơm nhiên liệu được đặt giữa ECU bơm nhiên liệu và ECU động cơ.
Khi viên bi trong công tắc này dịch chuyển vì có va đập, công tắc này bị tách khỏi tiếp điểm để xoay nó về vị trí OFF và ngừng hoạt động của bơm nhiên liệu.
Sau khi cắt nhiên liệu, đẩy công tắc về vị trí ban đầu để ngừng việc điều khiển cắt nhiên liệu, làm cho bơm nhiên liệu hoạt động trở lại.
Các phương pháp phun nhiên liệu và thời điểm phun
Các phương pháp phun nhiên liệu bao gồm phun nhiên liệu độc lập cho từng xi lanh, hoặc phun nhiên liệu đồng thời vào tất cả các xi lanh. Thời điểm phun cũng khác nhau, như phun ở thời điểm được xác định hoặc phun theo sự thay đổi của lượng không khí nạp hoặc tốc độ của động cơ.
Phương pháp phun nhiên liệu cơ bản và thời điểm phun như sau. Ngoài ra, khi lượng phun càng lớn thì thời điểm bắt đầu phun càng nhanh.

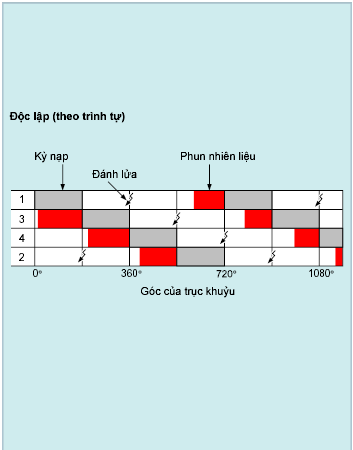

1. Độc lập (theo trìnhtự)
Nhiên liệu được phun độc lập cho từng xi lanh mỗi lần sau 2 vòng quay của trục khuỷu.
2. Theo nhóm
Nhiên liệu được phun cho mỗi nhóm mỗi lần sau 2 vòng quay của trục khuỷu.
Hai nhóm
Banhóm
Bốnnhóm
3. Đồng thời
Nhiên liệu được phun đồng thời vào các xi lanh tương ứng một lần sau mỗi vòng quay của trục khuỷu.
Lượng nhiên liệu cần thiết để đốt cháy được phun trong 2 lần phun.
Điều chỉnh thời gian phun nhiên liệu
ECU động cơ làm thay đổi lượng phun nhiên liệu bằng cách thay đổi thời gian phun của vòi phun.
Thời gian phun nhiên liệu thực tế được xác định bằng 2 mục sau.
1. Thời gian phun nhiên liệu cơ bản được xác định bằng lượng khí nạp và tốc độ động cơ.
2. Các thời gian phun hiệu chỉnh khác nhau được xác định bằng các cảm biến khác nhau.

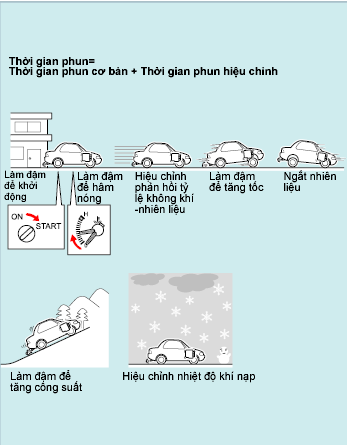

Thời gian phun mà ECU động cơ cuối cùng truyền vào vòi phun được bổ sung các hiệu chỉnh thời gian phun cơ bản.
Có các hiệu chỉnh sau:

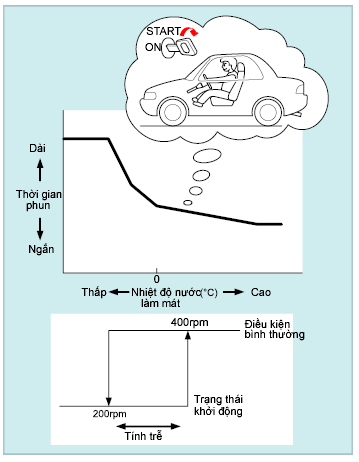

Làm đậm để khởi động

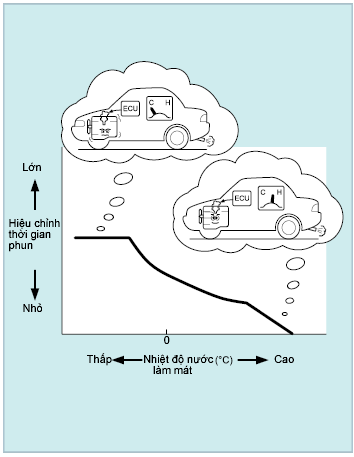

Làm đậm để hâm nóng

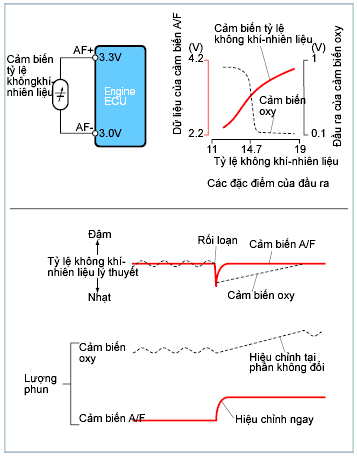

Hiệu chỉnh phản hồi tỷ lệ không khí - nhiên liệu (chỉ có ở một số kiểuxe)
Làm đậm để tăng tốc

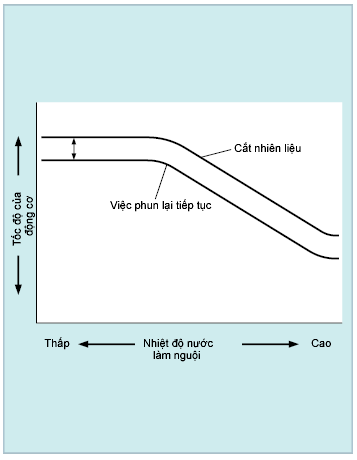

Cắt nhiên liệu
Làm đậm để tăng công suất
