Hệ thống điều khiển khí nạp động cơ xăng

Hệ thống điều khiển khí nạp được chia thành 2 đường vào lọc khí, một trong hai đường vào này có lắp một van, nó mở và đóng để đạt được hiệu quả nạp không khí phù hợp với tốc độ động cơ. Điều này làm giảm tiếng ồn nạp ở dải tốc độ thấp.

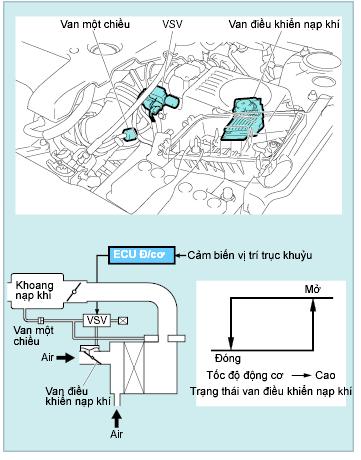

1. Cấu tạo

Hệ thống này bao gồm bộ van điều khiển nạp khí bên trong đường nạp khí, van VSV để điều khiển chân không dùng làm nguồn dẫn động và van một chiều để ngăn không khí trong khí quyển không lọt vào trong khoang nạp khí.

2. Hoạt động

Khi động cơ hoạt động ở dải tốc độ thấp đến trung bình, ECU động cơ đóng van điều khiển nạp khí. Điều này làm cho việc nạp khí chỉ diễn ra ở một phía, nó làm giảm tiếng ồn nạp.

Khi động cơ hoạt động ở dải tốc độ cao, ECU động cơ mở van điều khiển khí nạp để cho phép không khí hút vào từ 2 đường nạp khí nhằm nâng cao hiệu quả nạp không khí.
