Cấu tạo hệ thống nhiên liệu động cơ xăng ô tô

Cấu tạo hệ thống nhiên liệu động cơ ô tô

Hệ thống nhiên liệu cung cấp nhiên liệu đến động cơ. Ngoài ra, nó còn có chức năng loại bỏ những chất bẩn và bụi cũng như điều chỉnh việc cung cấp nhiên liệu.

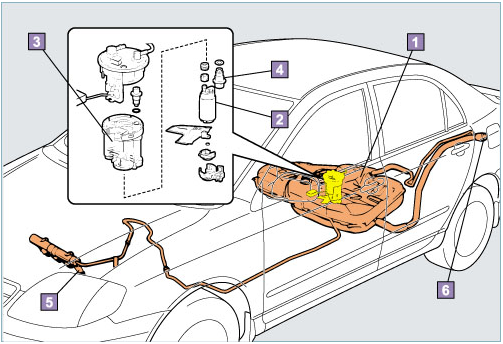

 1 Bình nhiên liệu

 2 Bơm nhiên liệu

 3 Lọc nhiên liệu

 4 Bộ điều áp nhiên liệu

 5 Vòi phun

 6 Nắp bình nhiên liệu

Bơm Nhiên Liệu

Bơm nhiên liệu từ bình nhiên liệu đến động cơ, do đó cho phép ống nhiên liệu giữ được một áp suất nhất định.

 Có loại bơm trong bình được đặt bên trong bình nhiên liệu và loại bơm trên đường ống đặt ở giữa đường ống dẫn.

 Có nhiều cách dẫn động bơm nhiên liệu khác nhau; Hệ thống EFI (Phun nhiêu liệu điện tử) dùng bơm có môtơ dẫn động bằng điện.

•Loại điện:

Bơm trong bình (loại tuabin)

Bơm trên đường ống (loại rôto)

 1 Môtơ

 2 Cánh bơm loại tuabin

Vòi Phun Nhiên liệu

Theo các tín hiệu từ ECU, cuộn dây sẽ hút píttông và mở van để phun nhiên liệu.



1 Vòi phun

2 Ống lót

3 Miệng vòi phun

4 Gioăng chữ O

5 Cửa van

 6 Cuộn dây

 7 Píttông

Nhiên liệu phun ra từ vòi phun được hoà trộn với không khí, hỗn hợp này được đưa đến các xi lanh.

Để đạt được tỷ lệ hỗn hợp không khí - nhiên liệu tối ưu, ECU điều khiển thời điểm phun và lượng phun.

 Lượng phun được điều chỉnh bằng khoảng thời gian phun.

1 Vòi phun

2 Cửa nạp

Động cơ D-4 (Động cơ xăng 4 kỳ phun nhiên liệu trực tiếp)

Trong động cơ D4, nhiên liệu không được phun vào đường ống nạp như loại phun nhiên liệu ở cửa nạp, mà nó được phun trực tiếp vào trong buồng cháy. Do đó, hệ thống này có thể điều khiển chính xác thời điểm và lượng phun nhiên liệu. Đỉnh của píttông được thiết kế theo hình dạng đặc biệt để hỗ trợ cho việc hoà trộn không khí và nhiên liệu trong buồn cháy.

A Loại D-4

 B Loại phun ở cửa nạp

 1 Vòi phun

 2 Píttông

 3 Nhiên liệu

 4 Cửa nạp

Lọc Nhiên Liệu

Loại bỏ tạp chất ra khỏi nhiên liệu.

Để ngăn không cho chúng đến các vòi phun, một giấy lọc được dùng để loại bỏ tạp chất.

Bộ lọc nhiên liệu phải được thay thế một cách định kỳ.

Lọc nhiên liệu (Loạiliền khối)

Cụm bơm nhiên liệu

Bộ Điều Áp Nhiên Liệu

Điều chỉnh áp suất nhiên liệu đến một áp suất nhất định, do vậy việc cung cấp nhiên liệu luôn được ổn định.

 1 Bộ điều áp nhiên liệu

 2 Cụm bơm nhiên liệu
