Cấu tạo nguyên lý hoạt động của động cơ xăng ô tô

Cấu tạo chung động cơ xăng ô tô

Trong động cơ xăng, hỗn hợp không khí – nhiên liệu cháy nổ bên trong động cơ, và lực này được chuyển hóa thành chuyển động quay để làm xe ôtô chuyển động.
Để động cơ hoạt động được, ngoài cơ cấu sinh lực còn có những hệ thống phụ trợ được bổ sung thêm.

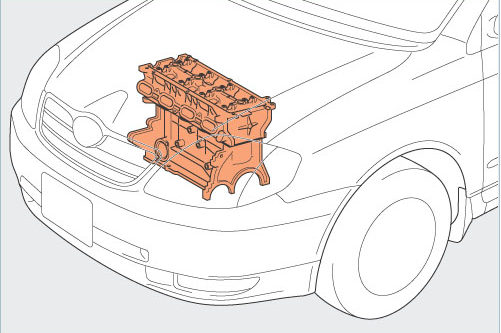

1. Cơ cấu sinh lực

2. Hệ thống nạp

3. Hệ thống nhiên liệu

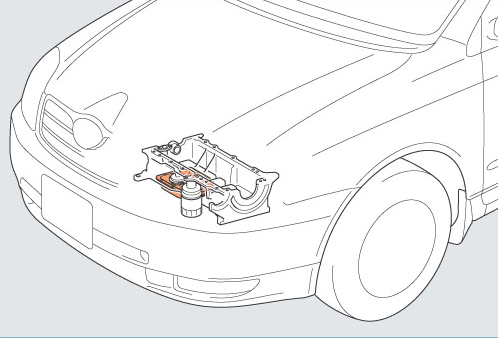

4. Hệ thống bôi trơn

5. Hệ thống làm mát

6. Hệ thống xả

Nguyên lý hoạt động động cơ xăng 4 kỳ

Để tạo ra năng lượng làm cho xe chuyển động, động cơ xăng lặp lại 4 kỳ hoạt động như sau:

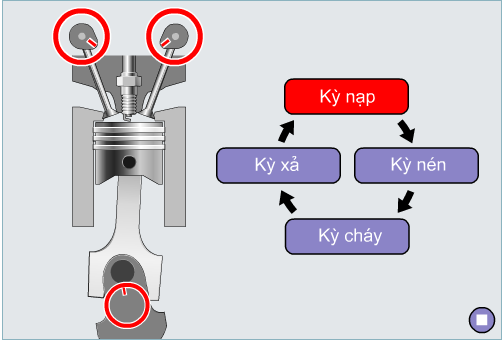

•Kỳ nạp

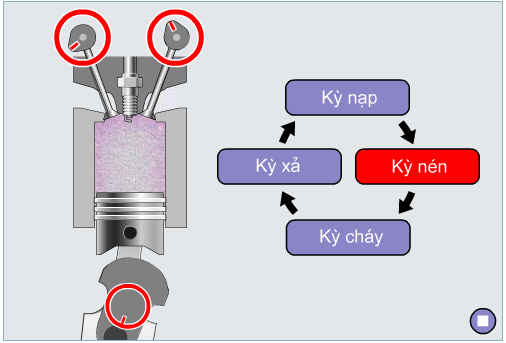

•Kỳ nén

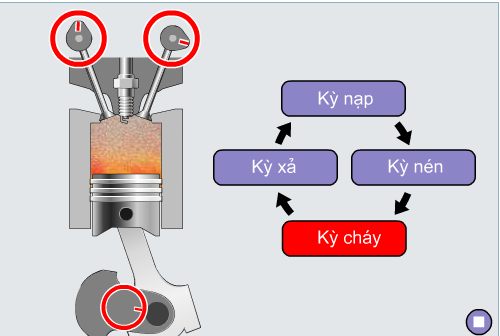

•Kỳ cháy

•Kỳ xả

Chúng hút hỗn hợp không khí - nhiên liệu vào trong các xylanh, nén lại, đánh lửa và đốt cháy nó, sau đó xả ra. Việc lặp lại 4 hoạt động này mang lại năng lượng cho động cơ xăng. Loại động cơ này được gọi là động cơ 4 kỳ.

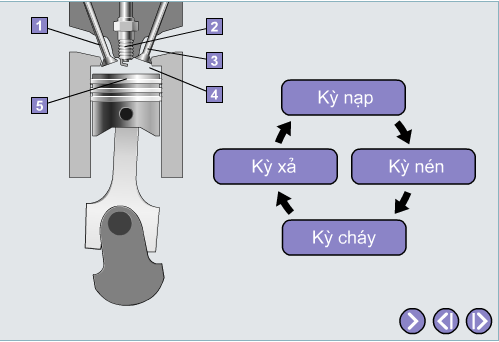

1 Xupáp nap

2 Bugi

3 Xupáp xả

4 Buồng cháy

5  Píttông

Cơ cấu phối khí





Các xupáp nạp và xả mở và đóng theo chuyển động quay của các trục cam.

Trục cam quay môt vòng (để mở và đóng các xupáp nạp và xả một lần) trong 2 vòng quay của trục khuỷu (2 hành trình chuyển động lên xuống của píttông).
